[Home Cinéma] Ampli, TV, Box, Console de salon

Posté par : farwarx - Le Mercredi 3 Février 2010 à 12:08

Pour ce billet, je vais vous présenter l'architecture d'un home cinéma assez complet. (comme promis ici)

Au programme, architecture, connectiques, schémas, photos/images et astuces!



Je vais me baser sur mon expérience et sur de nombreuses lectures sur le sujet ;)



Architecture

  L'architecture de son home cinéma est importante. Il ne faut pas se lancer dans l'aventure sans  faire des recherches, sans savoir ce que l'on veut.

Il faut inventorier ce que l'on a et ce que l'on aura (à peu près). Tout ça pour connaitre, le nombre de connectiques qu'il vous faudra.

Je vais prendre pour exemple avec mon installation:



Appareil Sortie Vidéo

Sortie Audio

Freebox HD

RCA jaune: 1



Coaxial numérique: 1

RCA stéréo: 1

Péritel: 1

HDMI: 1
Lecteur DVD

YUV: 1

VGA: 1

RCA jaune: 1



Coaxial numérique: 1

Optique numérique: 1

5.1: 1

RCA stéréo: 1

Péritel: 1
Wii

YUV: 1

RCA jaune: 1

RCA stéréo: 1



Péritel: 1
TV   Coaxial numérique: 1
PS3 (prévision) ou Lecteur Bluray HDMI: 1





Connectiques numériques

Tout d'abord, sachez que les meilleures connectiques sont numériques. Pourquoi?



Tout simplement car le flux est beaucoup plus important, et qui dit, plus de flux, dit plus de données, donc un meilleur son.



Il y a 3 grandes connectiques numériques: optique, coaxial et HDMI.

La différence entre ces 3 connectiques sera le débit, donc le flux de données qui peut transiter sur le câble mais surtout entre l'amplificateur et la source.

HDMI: 10,2 Gbit/s, autant dire, pas de problème ;)

Coaxial numérique (RCA orange) et l'optique numérique: 10mbit/s max, c'est déjà pas mal.



 En gros, pour faire simple, le son HD (Dolby Digital True HD et DTS-HD Master Audio) ne pourra être fourni que par la prise HDMI.

Le reste sortira très bien de votre connectique numérique (optique ou coaxiale), la seule différence sera la prise audio-out de votre appareil (TV, DVD...), les entrées de votre ampli et le prix du câble.



Astuce

Pour le cable coaxial numérique, les prix sont assez élevés!!!

J'ai moins d'1m50 entre la sortie du lecteur DVD et l'entrée de l'amplificateur, et j'ai utilisé un câble RCA jaune (pour la vidéo), et tout fonctionne sans problème ;)



Schémas

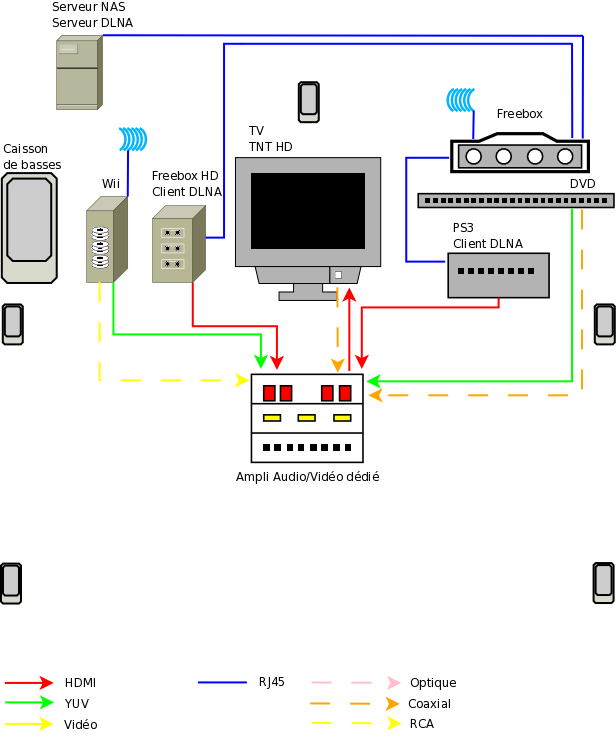

Schéma Home Cinéma



Ici , l'élément central est l'amplificateur audio/vidéo.

Evidemment que vous pouvez tout connecter à votre TV, mais vous perdrez le son Dolby Digital True HD et le DTS-HD Master Audio, de plus, le son passera de la source, vers la Tv, vers l'ampli, pas forcément optimal...

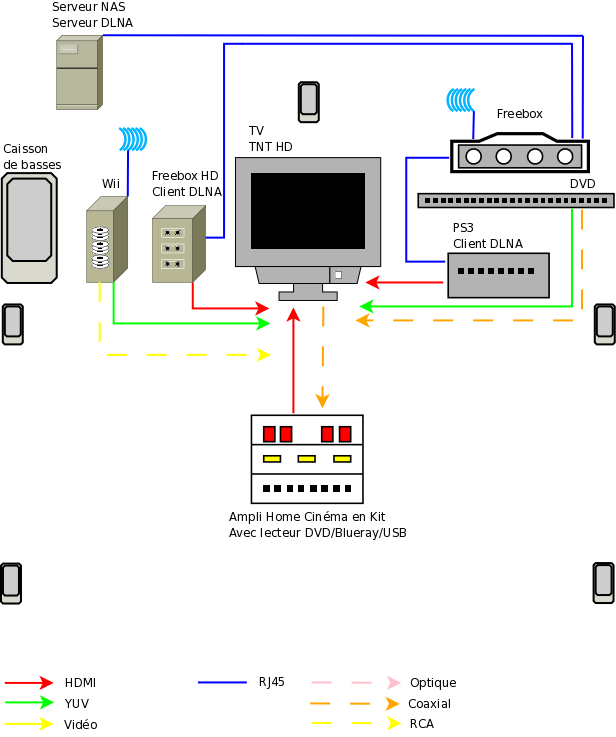

Pour un schéma avec la TV au centre: schéma Home Cinéma avec la TV au centre

A adapter évidemment avec vos appareils.

Si vous avez beaucoup d'appareil, de lecteurs CD, DVD, Blueray, plusieurs consoles etc..., notez bien le nombre d'entrée vidéos/audios dont vous arez besoin!



Liens utiles

Les connectiques expliquées : http://www.son-video.com/



Optique ou coaxial? http://www.le-homecinema.com/



Bien choisir son ampli (différents formats vidéos): http://www.achetezfacile.com/





A la prochaine oO.



Billet sous licence Creative Commons BY-NC-SA

Maxime T.
Rédacteur chez Kookyoo.net > blog/farwarx
www.teissedre.info









Commentaires 12 commentaires

MfPierrot le 03 Février 2010 à 13:47

yes joli billet ! tu as une installation bien sympa :)
moi le pb c'est que j'ai pas de hdmi derriere ma télé ( c une télé de diffusion utilisé dans les enseignes) donc sa fout le merde dans mon install et donc ma freebox n'est pas en hd j'ai du passer ma xbox en vga ( transporte le hd) pour pouvoir avoir au moins sa en high def !

Seb le 03 Février 2010 à 18:36

Voilà un billet qui pourra en éclairer plus d'un.

Pour ma part j'ai migré toutes les sorties son (XBox360, PS3 et Freebox HD) sur le HDMI de la télé, c'est elle qui redirige ensuite sur les enceintes via un câble coaxial standard (comme pour toi je ne vois pas l'intérêt du câble "Coax Numérique" vendu plus cher pour la même chose).

Évidemment les sorties optiques était disponible mais je n'ai pas ressenti de grosse différence, juste un très léger lag rapidement compensé sur les jeux où ça compte (Guitar Hero). L'avantage principal, c'est qu'on a plus besoin de switcher entre les entrées audio, la télé s'occupe de tout.

Tonio le 05 Février 2010 à 19:42

Une bonne approche du sujet... Finalement pour répondre à tes attentes t'a choisi quoi comme ampli?

Autre chose, pour le câble coaxial numérique que tu as utilisé, c'est un simple câble vidéo de base à moins de 1¤?
J'avais pas testé avec ce genre de matos, mais il me semble que c'est quand même moins bien que de prendre un vrai câble coax blindé. Les signaux numériques sont plus sensibles que l'analogique au perturbations générées par des champs électriques environnants. Donc dans la mesure ou tu as plein de matériel hifi et vidéo qui est sensé fonctionner à proximité du passage des câbles, cela peut altérer la qualité du signal.

farwarx le 05 Février 2010 à 20:58

Tonio > pour l'ampli c'est un Yamaha RX-V465 avec le pack NSP270.
Le câble que j'ai utilisé pour la connexion optique coaxiale est un simple câble RCA (je n'avais plus de jaune, donc j'ai utilisé le rouge du couple rouge/blanc).
Je n'ai pas de problème de signal audio, du DVD à l'ampli il y a moins de 20 cm et de la TV à l'ampli à peine 30cm.

MfPierrot le 05 Février 2010 à 21:02

on veut des tofs!!!!!

farwarx le 05 Février 2010 à 21:04

Tu veux des photos du kilo de câble entre le meuble et le mur? ^^

MfPierrot le 06 Février 2010 à 14:35

lol ! merci pour cette réponse pertinente transpirant la longue reflexion que tu a du prendre avant de l'ecrire :)

farwarx le 06 Février 2010 à 19:25

blognote > sur mon dernier com ou celui sur fesses de bouc?
Sinon, je peux faire une ou deux photos si tu insistes un peu ;)

invité le 19 Janvier 2014 à 21:00

bjr pourriez vs me dire comment brancher mon hc via la Freebox ,ma tv n'a pas de connection optique et la je galere merci

farwarx le 20 Janvier 2014 à 9:27

invité > faîtes vous un schéma de votre installation, vous y verrez plus clair.
HDMI = son + video
Optique/coaxial = son

invité le 30 Juin 2014 à 16:40

bonjour
a ma télé ,j'ai pas de sortie optique ,comment puis je faire ??
home cinéma en prise HDMI sur télé
Freebox Player en HDMI sur télé
wii en prise péritel coté wii et 3 fiches (jaune,rouge,blanche) sur la télé
DVD dans home ,son en 5.1
télé pas de son qui passe dans le ome (allumé bien sur,lol)
freeplayer pas de son qui passe par le home

Que faire ??? j'ai pas de sortie optique sur ma télé
merci de me repondre et suis ok pour plus amples renseignements sur connexions

farwarx le 30 Juin 2014 à 21:42

invité > je vous conseille de brancher votre Player sur votre ampli.
Vous aurez le son de votre player via l'ampli.
Pour la TV, s'il n'y a ni sortie optique ni sortie coaxiale, vous n'aurez pas le retour :/
Personnellement, je n'utilise plus le retour de la TV car plus le besoin.
